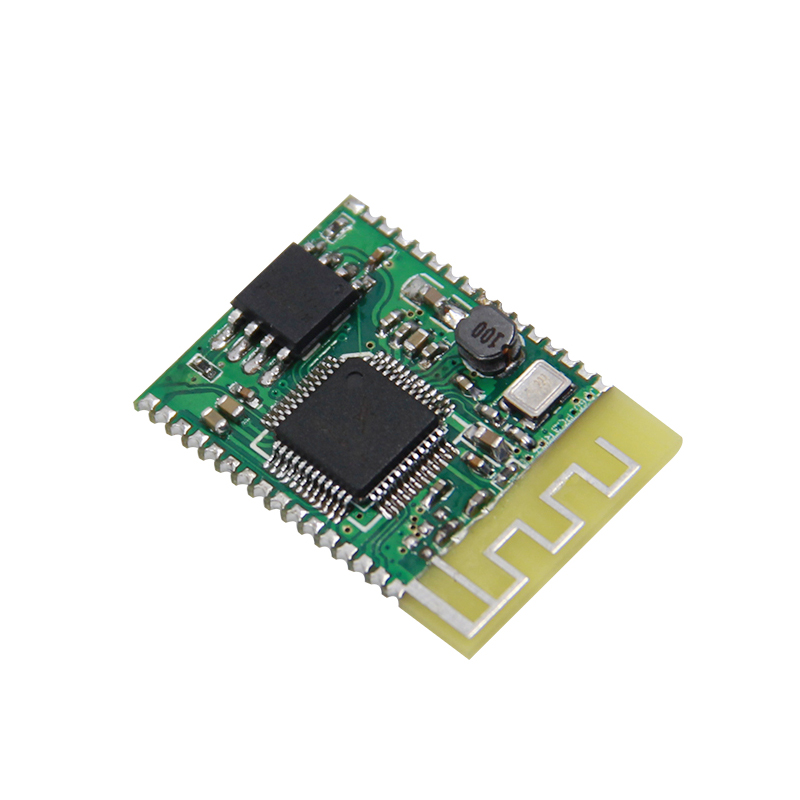

蓝牙音频模块 JR255
概述：
JR255蓝牙3.0音频数据透传模块是一款集成智能无线数据透明传输和多媒体音频传输的全功能单芯片模块。模块支持传输音频数据（播放乐）的同时无线透明传输其他数据（串行数据），遵循蓝牙V2.1规范，兼容蓝牙2.0、蓝牙2.1等版本。
JR255蓝牙3.0音频数据透传模块兼容MCS-51指令，可通过设置外挂的Flash去做二次开发，支持LCD驱动接口。
该系列模块支持多种蓝牙协议，如A2DP1.3，AVCTP1.4，ACRCP1.5，蓝牙免提电话HFP1.等。
同时该模块具有集成度高、成本低、体积小、功耗低、收发灵敏性高等优点，极少的外围元件就能实现其强大功能。
产品特点：
- 工业级标准设计；
- 遵循Bluetooth V2.1蓝牙规范；
- 蓝牙功率Class 2；
- 内置PCB射频天线；
- 集成SPP蓝牙协议；
- 支持点对点配对同自动重连功能；
- 支持MP3/SBC解调；
- 支持两对辅助设备；
- 支持录音功能；
- 支持从SD卡（U盘）音频播放功能；
- 支持全双工互联信息服务，UART、SPI、SD接口；
- 支持FM IIC界面；
- 支持全速USB2.0；
- 支持扩展外带红外遥控接收控制功能；
- 支持AD按键功能；
- 支持立体声Line-in输入
应用领域：
该模块主要用于短距离的数据无线传输领域。可以方便的和PC机的蓝牙设备相连，也可以与其他蓝牙2.1、蓝牙2.0和蓝牙3.0的主模块之间的数据互通。避免繁琐的线缆连接，能直接替代串口线。
- 蓝牙无线数据传输
- 工业遥控、遥测
- POS系统，无线键盘、鼠标
- 交通,井下定位、报警
- 自动化数据采集系统
- 无线数据传输；银行系统
- 无线数据采集
- 楼宇自动化、安防、机房设备无线监控、门禁系统
- 智能家居、工业控制
- 蓝牙无线仪器仪表
- 蓝牙遥控玩具
- 蓝牙无线打印机
- 医疗设备蓝牙无线数据采集与传输
- 蓝牙立体声耳机
- 蓝牙免提
- 蓝牙音频适配器
- HIFI蓝牙音箱
- 便携式蓝牙小音箱
- 无线蓝牙麦克风
- 蓝牙对讲机
- 蓝牙车载
- 蓝牙音频发射器
电性参数：
1、电源管理单元参数
|
表示符号 |
描述 |
最小 |
典型 |
最大 |
单位 |
备注 |
|
BVIN |
降压型电源管理电压输入 |
2.8 |
4.0 |
5.5 |
V |
|
|
VDDLDOO |
VDDLDO电压输入 |
2.8 |
4.0 |
5.5 |
V |
|
|
VDDCORE |
1.2V电压输出 |
|
1.2 |
|
|
|
|
VDDRTC |
电压输入 |
2.2 |
4.0 |
5.0 |
|
|
|
VDDHP |
3V电压输出 |
2.8 |
3.0 |
3.3 |
|
|
|
VCM |
1.5V电压输出 |
|
1.35 |
|
|
|
|
RVDD |
电压输出 |
1.1 |
1.2 |
1.3 |
|
|
|
VDDIO |
3.3V电压输出 |
2.8 |
3.3 |
|
|
|
|
VOUT1V5 |
降压型电源管理电压输出 |
1.15 |
1.35 |
1.6 |
V |
|
2、射频特性
|
表示符号 |
条件 |
最小 |
典型 |
最大 |
单位 |
备注 |
|
频率稳定时间 |
+/-25KHZ精度 |
|
70 |
|
Us |
|
|
相位噪音 |
Fc=2.4GΔF =1MHZ |
|
-110 |
|
dBc/Hz |
|
|
|
Fc=2.4GΔF =1MHZ |
|
-118 |
|
dBc/Hz |
|
|
|
Fc=2.4GΔF =1MHZ |
|
-123 |
|
dBc/Hz |
|
|
接收灵敏度 |
最小的可用信号 |
|
-80 |
|
dBm |
|
|
3dB带宽 |
|
|
2 |
|
MHz |
|
|
镜像抑制 |
|
|
30 |
|
dB |
|
|
发射部分 |
||||||
|
输出功率 |
|
-2 |
0 |
1.5 |
dBm |
|
|
单边谐波抑制 |
|
|
-30 |
|
dBm |
|
