低功耗 BLE 蓝牙数传模块JR259
低功耗 蓝牙数传模块
（型号：JR259）
概述：

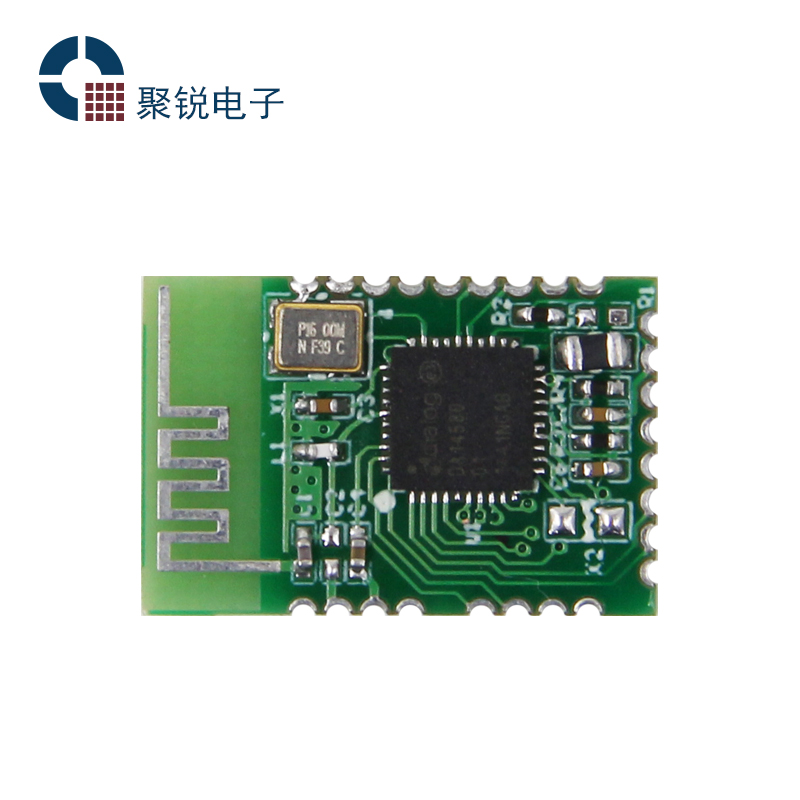

JR259 模块采用Dialog 高集成单模蓝牙芯片，收发器接口直接同PCB 天线相连，且符合蓝牙4.1 所有标准，拥有功能强大的基带处理器，支持BLE 应用，内置OTP(FLASH)程序存储器,适用于定制的应用程序，也可以按照客户的要求做更多功能的二次开发，同时具有很强的应用程序安全保护。
产品特点：
1、射频特性
在1Mbps 数据波特率传输模式拥有-93dBm 接收灵敏度和0dBm 的发射功率；
低功耗2.4GHz 射频收发器；
集成频率合成器，免除外部环路滤波器元件；
射频通过多种极限环境测试，满足多种使用场景；
2、模块特性
完全符合蓝牙4.1（BLE）核心规范；
支持高达1Mbps 的高速UART接口；
工作电压2.35V-3.3V；
拥有硬件UART 接口；
在1Mbps 数据波特率传输模式拥有-93dBm 接收灵敏度和0dBm 的发射功率；
低功耗2.4GHz 射频收发器；
集成频率合成器，免除外部环路滤波器元件；
射频通过多种极限环境测试，满足多种使用场景；
2、模块特性
完全符合蓝牙4.1（BLE）核心规范；
支持高达1Mbps 的高速UART接口；
工作电压2.35V-3.3V；
拥有硬件UART 接口；
应用领域：
该模块主要用于短距离的数据无线传输领域。可以方便的和带有蓝牙设备相连，也可以
设置为主、从结构的蓝牙设备互联。避免繁琐的线缆连接，能直接替代串口线。
设置为主、从结构的蓝牙设备互联。避免繁琐的线缆连接，能直接替代串口线。
- 蓝牙无线数据透传
- 工业遥控、遥测
- POS 系统，无线键盘、鼠标
- 交通设备、报警设备
- 自动化数据采集系统
- 无线数据传输；银行系统无线数据采集楼宇自动化、安防、机房设备无线监控、
- 门禁系统
- 蓝牙车载
- 智能家居、工业控制
- 蓝牙无线仪器仪表
- 蓝牙遥控玩具
- 蓝牙无线打印机
- 医疗设备蓝牙无线数据采集与传输
电性参数 ：
1、电气参数
|
表示符号
|
描述
|
最小
|
典型
|
最大
|
单位
|
备注
|
|
VDD
|
电源电压供应正端
|
2.35
|
3.0
|
3.3
|
V
|
|
|
TEMP
|
工作温度范围
|
-40
|
|
+85
|
℃
|
|
|
VIH
|
I/O逻辑高电平
|
VDD-0.3
|
-
|
VDD+0.3
|
V
|
|
|
VIL
|
I/O逻辑低电平
|
VSS
|
-
|
VSS+0.3
|
V
|
|
|
VOH
|
I/O输出逻辑高电平
|
VDD-0.3
|
-
|
VDD
|
V
|
|
|
VOL
|
I/O输出逻辑低电平
|
VSS
|
-
|
VSS+0.3
|
V
|
|
|
Is1
|
1 级休眠 关闭升压电路，内部RC32K
低频振荡器工作 |
|
0.55
|
|
uA
|
|
|
Is2
|
2 级休眠电流 32K 时钟工作，升压电路
关闭,42K RAMJ 激活 |
|
1.37
|
|
uA
|
|
|
Iar
|
处于接收信息电流
|
|
13.4
|
16
|
mA
|
|
|
Iat
|
处于发射模式电流2dBm功率
|
|
12.4
|
15
|
mA
|
|
2、射频参数
|
符号
|
描述
|
最小
|
典型
|
最大
|
单位
|
备注
|
|
FOP
|
工作频率
|
2.400
|
|
2.48
|
GHz
|
|
|
Fxtal
|
晶体频率
|
|
16
|
|
MHz
|
|
|
Rfsk
|
数据波特率
|
|
1
|
|
Mbps
|
|
|
Prf
|
输出功率
|
-20
|
-1
|
|
dBm
|
|
